1 使用范围

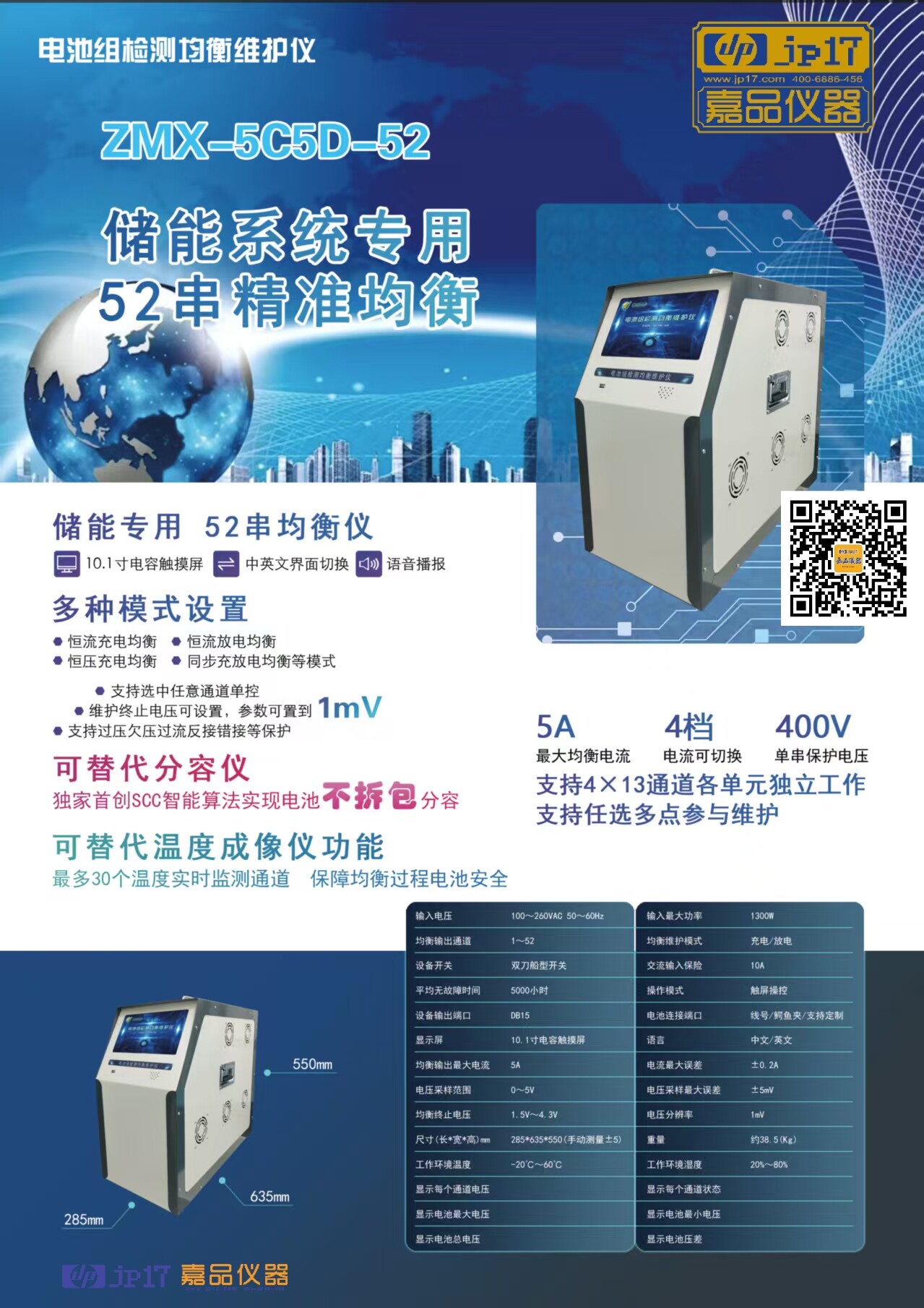

ZMX-5C5D-52 电池组检测均衡维护仪可以用于电池组装后的电池状态检测或电池一致性均衡维护、电池组使用过程的日常维护和电池组维修保养，ZMX-5C5D-52 最大可以对 52 串电池组成的电池组进行均衡维护，同时可以兼容 1-52 串的电池组，并支持任意不超过 52 串的电池组的组合形式。

2 主要技术参数

3 产品特点

 兼容 1 串到 52 串数的电池组均衡维护充电/放电/充放电平衡维护。

  采用 13 串模组架构，兼容动力电池包与储能电池包。

   10.1 寸彩色 TFT 液晶屏显示，触摸屏操作。

  艺术字体，清晰显示，方便阅读查看

  智能散热控制，降低散热风扇的噪音。

  恒流充电、恒压充电、恒流放电、同步充放和分容等方式可选，终止电压可设置。

  具有单体电池防反接功能，电池反接无电流输出。

  多重安全保护，单串耐压高达400V。

  配套定制标准线束，无需手动连接，避免操作失误导致的故障。

  支持语音播报，音量可设置

  在线电子说明书方便阅读查看，随时指导操作。

   电池均衡维护数据支持存储，回看和导出

4 主要功能描述

◎电池组检测，根据用户设置的参数，对电池组进行检测，并将检测结果与用户设置参数进行对比，给出检测结果。当检测电池组符合设置参数时，显示绿色“PASS ”字样,当检测电池组不符合设置参数范围时，显示红色“FAILED ”字样，此时可以点击查看详情按钮，显示检测的详细信息，检测的参数可以设置，注意，检测的参数与均衡维护的参数不通用，需要分别进行设置。

◎恒流充电，用户选择仅恒流充电模式时，系统一直使用恒流电流对电池进行充电均衡，直到电池达到设置电压时，系统自动切断对应电源，停止对该电池进行均衡充电，当全部电池均达到设置电压后，均衡充电结束。

◎恒流恒压充电，用户选择恒流恒压充电模式时，系统首先使用恒流电流对电池进行充电均衡，当某只电池电压达到设置的恒压电压时，系统自动切断对应电源，停止对该电池进行均衡充电，等待其他电池进入此状态，当全部电池均达到设置的恒压电压后，系统自动转为恒压充电，当某只电池充电电流下降到 10%最大电流时，系统切断对应电源，显示该只电池均衡完毕，当全部电池均衡完毕后，均衡充电结束。

◎放电均衡，启动放电均衡功能后，系统对电池组内的单体电池分别进行恒流放电，直到电池达到设置电压时，系统自动切断对应电池的放电通道，停止对该电池进行放电，当全部电池均达到设置电压后，均衡结束。

◎同步充放均衡，启动同步充放均衡功能后，系统对电池组内的单体电池分别进行充电或放电，当电池电压高于设定值时，对其放电，当电池电压低于设定值时，对其充电，直到电池达到设置电压时，系统自动切断对应电池的充电或通道，停止对该电池进行充电或放电，当全部电池均达到设置电压后，均衡结束。

◎分容，使用分容功能，可以对电池组内的单体电池的容量进行测量，并给出容量数据，用于对电池组内的单体电芯进行容量分析和匹配，分容包括放电容量和充电容量，测量放电容量是先充电到设置的上限电压再放电到设置的下限电压，测量充电容量是先放电到设置的下限电压再充电到设置的上限电压，分容的时候，固定使用设备的最大电流进行，分容操作结束后相当于电池均衡操作也已完成。

◎单点控制，单点控制模式是提供给客户对任意电芯进行充放电的功能，各单元可以独立选择选择和启动，且一个单元内，可以选择任意电芯进行充放电。

◎参数设置，用户可以通过“均衡 ”、“分容 ”或“单控 ”页面中的“参数设置 ”按钮或“检测 ”页面中的“检测条件 ”按钮，进入设置功能，对相应参数进行修改，各操作页面的参数各自独立，互相不影响。注意，修改相关技术参数时要与所用电池匹配，参数设置不正确，极易造成电池组的损坏，请谨慎选择。
